產品名稱: C-25型單面光刻機 精密設備
產品類型: 光刻機
產品型號:
發布時間: 2024-08-07
- 產品描述

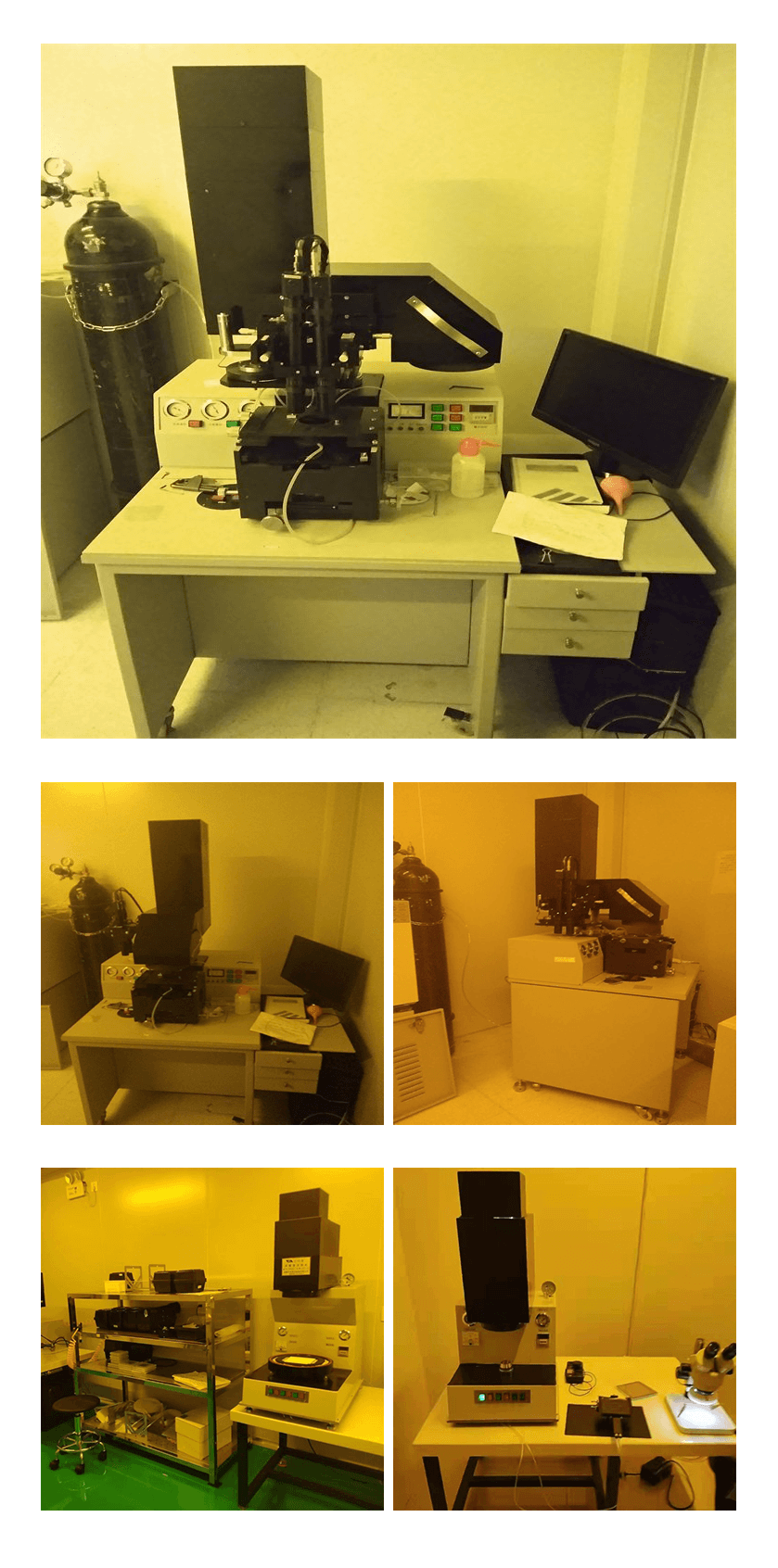

C-25型單面光刻機 精密設備
?
C-25型單面光刻機 精密設備
?
主要用途
? 主要用于中小規模集成電路、半導體元器件、聲表面波器件的研制和生產。
? 由于本機找平機構先進,找平力小、使本機不僅適合硅片、玻璃片、陶瓷片、銅片、不銹鋼片、寶石片的曝光,而且也適合易碎片如砷化鉀、磷化銦等基片的曝光以及非圓形基片和小型基片的曝光。
?
主要構成
? 主要由高精度對準工作臺、雙目分離視場CCD顯微顯示系統、采用高均勻性的多點光源、 蠅眼、LED、曝光頭,PLC電控系統、氣動系統、真空管路系統、直聯式無油真空泵、二級防震工作臺和附件箱等組成。
?
主要性能指標
1有三種版夾盤,能真空吸附5" ×5"或4" ×4"或3" ×3"方形掩板。對版的厚度無特殊要求(1~4mm皆可)。如果不同于上述尺寸的版,真空無法吸附,但可采用夾盤上的螺孔,和特殊的壓片固定版。
?
2設有相對應的真空吸附基片的“承片臺”三個,分別適用于φ4,φ3,φ2片。對于非標準片或碎片,只要堵塞相應的小孔,同樣能真空吸附。
?
3照明
光源:采用GCQ350Z型超高壓水銀直流汞燈。
照明范圍:≤110mm
不均勻性:ф100mm內±3%
可使用的波長:g線、h線、I線的組合。
成象面照明:光照度2~20毫瓦/厘米2,任意可調(出廠時,照明度調在4mw/cm2)。
?
4采用進口時間繼電器(該繼電器可從0.1秒~999.9秒預設)控制真空快門,動作準確可靠。
?
5該機為接觸式光刻機,但可實現:
a.?硬接觸曝光:用管道真空來獲得高真空接觸,真空≤-0.05MPα。
b.?軟接觸曝光:接觸壓力可將真空降到-0.02MPα~-0.05MPα之間。
c.?微力接觸曝光:小于軟接觸,真空≥-0.02MPα。
?
6分辯率估計
如果用戶的“版”、“片”精度符合國家規定,環境、溫度、濕度、塵埃得到嚴格控制,采用正性光刻膠,且勻膠厚度得到嚴格控制。加之前后工藝先進的話,硬接觸曝光的最小分辨度可達1μm以上。如果作為批量生產,建議使用在1.5μm以上。
?
7對準
對準顯微鏡:
? ?1、由兩支變焦顯微鏡,兩支CCD攝像頭,一臺液晶顯示器和X.Z方向調節機構組成。
? ?2、該顯微鏡雙物鏡距離可調。
? ?3、該顯微鏡既可通過顯示屏同時看見兩物鏡的象,也可轉換成只看左物鏡或右物鏡的象。
? ?4、總放大倍數:0.7×42~4.5×42=30X~189X。
對準臺:(采用片動,版不動方式)
X、Y調整:硅片X、Y的對準采用切斯曼機構或微分頭調節。
粗調≥±3mm
細調≤±0.3mm。
Q調整:轉角≤3°(另設粗調機構,可進行±15°粗調)
對準間隙(分離間隙)0∽50μm任意可調。
整個對準臺相對于顯微鏡可作±15mm掃描運動。
“接觸、分離”20μm情況下,片相對于版的“漂移量”,可調到≤0.5μm。
?
8設備所需能源
主機電源: 220V±10% ??50HZ
潔凈空氣≥0.4mpα
真空:-0.07~-0.08MPα。
?
9尺寸和重量
尺寸:機體900(長)×674(寬)×882(高)。
重量:150Kg。
機體放在專用工作臺上。
工作臺630(長)×654(寬)×645(高)。
高度可調范圍0~30mm。
重量180Kg(工作臺后側裝有電氣部分)。
總重量≤330Kg
?
10光刻機的組成
l?主機
主機(含機體和工作臺)
對準采用CCD雙視場系統
蠅眼光源曝光頭
l?附件
主機附件
3"□型掩版夾盤
4"□型掩版夾盤(出廠時安裝到機器上)
5"□型掩版夾盤。
用于φ2"基片的真空夾持承片臺。
用于φ3"基片的真空夾持承片臺(出廠時安裝到機器上)。
用于φ4"基片的真空夾持承片臺。
?
